SPC工作站使用現場2最先出現在無錫昌松測控技術有限公司。
]]>SPC工作站使用現場最先出現在無錫昌松測控技術有限公司。
]]>按需非標定制—SPC工作站最先出現在無錫昌松測控技術有限公司。
]]>
產品描述：SPC氣電工作站主要適用于一個產品多尺寸高精度測量，通過氣電轉換器把氣體壓力轉化為電壓信號，通過板卡對信號進行數據采集和處理，建立數據庫。管理員通過預設工件的尺寸公差界限，用軟件模擬光柱及顏色來指示被測工件合格與否，操作簡便直觀。工作站配有雙色報警燈指示被測工件狀態結果。測量數據可直接保存數據庫，方便后期質量管理，管理員可通過數據為依據進行質量分析與改進，為品質管理提供決策依據。
麥爾測控工作站所使用的SPC軟件是以測量數據為依據的質量分析與改進工具，它利用數理統計原理，通過檢測數據的收集和分析，對制程（工序）質量控制點進行監控及分析，以數據分析的方式為品質管理提供決策依據，從而有效控制生產過程、不斷改進品質.SPC實施的目的就是更大化公司的利潤，達成高品質，低成本的目標
產品特點：
測量方式：手持測量、觸發保存數據；
測量節拍：2～3秒/參數；（視操作工熟練程度，數據反應時間≤300ms）
測量原理：比較測量（配相應氣動測頭）
測量數據：無紙化儲存，SPC智能數據分析。
測量范圍：可測量特殊形狀零件的長度尺寸，行位尺寸。
重復精度：≤0.5μm
分辨率：≤0.2μm
線性誤差：≤1.0μm；
穩定性：≤1.0μm；
SPC測量工作站要點說明：
1、工件形位偏差和誤操作對測量結果的影響不屬設備的檢測誤差；
2、該方案軟件一臺為中文版軟件，一臺為英文版軟件；
3、氣測校與工件180度和90度方向測量時，測量結果相差小于等于0.001mm；
4、氣管長度增加到3米時，數據反應時間為800毫秒，氣管長度增加到5米時，數據反應時間為1600毫秒。
SPC測量工作站使用環境：
?、俳涣麟娫?nbsp; AC220V±10% 帶安全接地零線；
②環境：溫度范圍-10-50℃，相對濕度30-95%時，能保持長時間連續正常工作。溫度變化梯度小于10℃/h；
?、鄄坏迷趶?qiáng)磁場、強電場及強震動等場合使用
④遠離腐蝕性液體及物品
?、萸宄ぜ砻嬗臀邸㈦s質（切屑）、飛邊、毛刺，允許有少量油膜存在。
?、逎崈舾稍飰嚎s空氣，供氣壓力0.5～0.6 Mpa。
SPC測量工作站測量方式
1.測量方式
每一個便攜測量裝置（測頭）配置一套放大處理單元，一個可放置測量裝置的懸掛架，當操作者拿起一個測量裝置時，該測量裝置的接近開關觸發信號給工控機，工控機控制該測量裝置的電磁閥開啟接通氣源（電測裝置無電磁閥），此時測量系統將高亮度、動態顯示此測量裝置的測量數據，方便操作人員現場操作使用，測量裝置上配置有數據保存按鈕，按下手柄按鈕鎖定當前孔位的測量值，并保存至數據庫，該孔位檢測完成，軟件會依據預設的測量參數判定測量數據的合格與否，合格數據高亮度顯示為綠色，不合格數據顯示為紅色，同時雙色報警燈也將點亮對應顏色并預警。
2.測量過程說明
（1）設置產品規格參數；
?。?）用上下標準件調整并校正系統零位和倍率
?。?）取下測頭，與該測頭對應的接近開關感應到信號反饋給計算機，計算機通過軟件編程控制與該測頭對應的電磁閥啟動，測頭通氣，可對工件進行相應參數的檢測。操作人員手持氣動測量頭并放在測量部位，即刻顯示測量結果，按下手柄上的保存按鈕，數據保存完成，測量完成后，將測頭放回對應的懸掛架上，接近開關反饋信號，此測頭氣流自動斷開，測量完畢；依次逐一測量各通道參數；
（4）測量過程中有雙色報警燈實時顯示通道判斷結果，OK亮綠燈，NG亮紅燈并發出蜂鳴報警聲。所有測量數據可通過工控機的USB接口進行數據備份存檔；
?。?）數據保存說明：放入工件，軟件開始動態采集數據，按下手柄測量按鈕測量值保存至歷史數據庫。(數據庫權限放開可供其他設備讀取)

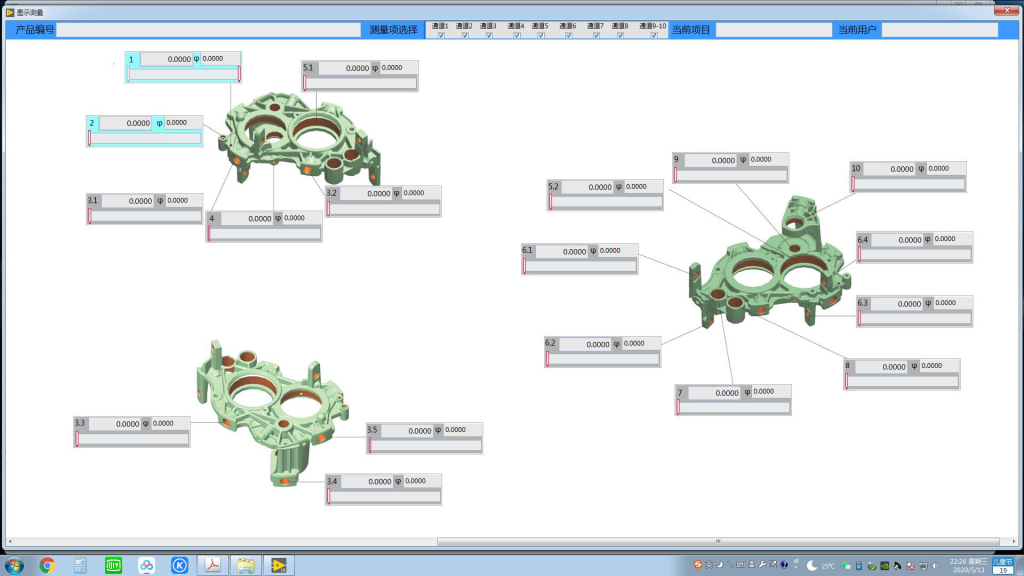

?。?）SPC分析說明：所有統計分析是以保存的工件實際值進行運算處理，建立報表；是針對工件的各個測量部進行分析計算，如工件上有多個測量部時，可通過軟件篩選參數名稱，并設定該通道的測量個數建立新項目數據報表對整個工件的各測量部進行分析評定。
按需非標定制—SPC工作站最先出現在無錫昌松測控技術有限公司。
]]>按需非標定制——SPC工作站最先出現在無錫昌松測控技術有限公司。
]]>
產品描述：SPC氣電工作站主要適用于一個產品多尺寸高精度測量，通過氣電轉換器把氣體壓力轉化為電壓信號，通過板卡對信號進行數據采集和處理，建立數據庫。管理員通過預設工件的尺寸公差界限，用軟件模擬光柱及顏色來指示被測工件合格與否，操作簡便直觀。工作站配有雙色報警燈指示被測工件狀態結果。測量數據可直接保存數據庫，方便后期質量管理，管理員可通過數據為依據進行質量分析與改進，為品質管理提供決策依據。
麥爾測控工作站所使用的SPC軟件是以測量數據為依據的質量分析與改進工具，它利用數理統計原理，通過檢測數據的收集和分析，對制程（工序）質量控制點進行監控及分析，以數據分析的方式為品質管理提供決策依據，從而有效控制生產過程、不斷改進品質.SPC實施的目的就是更大化公司的利潤，達成高品質，低成本的目標
產品特點：
測量方式：手持測量、觸發保存數據；
測量節拍：2～3秒/參數；（視操作工熟練程度，數據反應時間≤300ms）
測量原理：比較測量（配相應氣動測頭）
測量數據：無紙化儲存，SPC智能數據分析。
測量范圍：可測量特殊形狀零件的長度尺寸，行位尺寸。
重復精度：≤0.5μm
分辨率：≤0.2μm
線性誤差：≤1.0μm；
穩定性：≤1.0μm；
SPC測量工作站要點說明：
1、工件形位偏差和誤操作對測量結果的影響不屬設備的檢測誤差；
2、該方案軟件一臺為中文版軟件，一臺為英文版軟件；
3、氣測校與工件180度和90度方向測量時，測量結果相差小于等于0.001mm；
4、氣管長度增加到3米時，數據反應時間為800毫秒，氣管長度增加到5米時，數據反應時間為1600毫秒。
SPC測量工作站使用環境：
①交流電源 AC220V±10% 帶安全接地零線；
②環境：溫度范圍-10-50℃，相對濕度30-95%時，能保持長時間連續正常工作。溫度變化梯度小于10℃/h；
③不得在強磁場、強電場及強震動等場合使用
④遠離腐蝕性液體及物品
?、萸宄ぜ砻嬗臀邸㈦s質（切屑）、飛邊、毛刺，允許有少量油膜存在。
?、逎崈舾稍飰嚎s空氣，供氣壓力0.5～0.6 Mpa。
SPC測量工作站測量方式
1.測量方式
每一個便攜測量裝置（測頭）配置一套放大處理單元，一個可放置測量裝置的懸掛架，當操作者拿起一個測量裝置時，該測量裝置的接近開關觸發信號給工控機，工控機控制該測量裝置的電磁閥開啟接通氣源（電測裝置無電磁閥），此時測量系統將高亮度、動態顯示此測量裝置的測量數據，方便操作人員現場操作使用，測量裝置上配置有數據保存按鈕，按下手柄按鈕鎖定當前孔位的測量值，并保存至數據庫，該孔位檢測完成，軟件會依據預設的測量參數判定測量數據的合格與否，合格數據高亮度顯示為綠色，不合格數據顯示為紅色，同時雙色報警燈也將點亮對應顏色并預警。
2.測量過程說明
?。?）設置產品規格參數；
（2）用上下標準件調整并校正系統零位和倍率
?。?）取下測頭，與該測頭對應的接近開關感應到信號反饋給計算機，計算機通過軟件編程控制與該測頭對應的電磁閥啟動，測頭通氣，可對工件進行相應參數的檢測。操作人員手持氣動測量頭并放在測量部位，即刻顯示測量結果，按下手柄上的保存按鈕，數據保存完成，測量完成后，將測頭放回對應的懸掛架上，接近開關反饋信號，此測頭氣流自動斷開，測量完畢；依次逐一測量各通道參數；
?。?）測量過程中有雙色報警燈實時顯示通道判斷結果，OK亮綠燈，NG亮紅燈并發出蜂鳴報警聲。所有測量數據可通過工控機的USB接口進行數據備份存檔；
?。?）數據保存說明：放入工件，軟件開始動態采集數據，按下手柄測量按鈕測量值保存至歷史數據庫。(數據庫權限放開可供其他設備讀取)
（6）SPC分析說明：所有統計分析是以保存的工件實際值進行運算處理，建立報表；是針對工件的各個測量部進行分析計算，如工件上有多個測量部時，可通過軟件篩選參數名稱，并設定該通道的測量個數建立新項目數據報表對整個工件的各測量部進行分析評定。
按需非標定制——SPC工作站最先出現在無錫昌松測控技術有限公司。
]]>
分體電箱最先出現在無錫昌松測控技術有限公司。
]]>電感測微儀CSE-4最先出現在無錫昌松測控技術有限公司。
]]>
CSE-4測量?jī)x為通用型4通道測量電箱，以觸摸屏為操作輸入，以直觀簡單的按鈕實現測量功能，測量數據以及所有參數設定均通過屏幕顯示出來。
主板采用工業級Cortex A8 600MHz CPU和128MB內存，具有高可靠性和穩定性， 串口232/485通訊，無線通訊，以太網通訊，8路點位輸入， 8路點位輸出?？赏瑫r(shí)處理8路電感信號或氣電轉換后的電信號。
顯示器： 7.0英寸TFT 液晶觸摸顯示器1600萬色的高彩度顯示，完美呈現。
輸入信號： 4路LVDT電感信號輸入或4路氣電信號輸入。
外接點位控制信號：(可按要求定制功能)
8路輸入： 5伏，直流
8路輸出負載能力：直流，電壓≤24伏，電流≤0.5安培。
接 口：
一路RS232/485，按照協議標準通訊（附錄通訊協議標準）；
一路外接USB接口，可用作數據存儲，程序升級；
一路RJ45以太網接口，進行以太網通訊；
無線模塊通訊接口，無線組網通信傳輸，需另行購買配套無線模塊。
電源要求：
AC220±10%， 50~60Hz， 60W
外形尺寸：
300（寬） ×260（深） ×208（高）
*高度尺寸含電箱地腳高度
無線通信距離：室外 300米。
電感測微儀CSE-4最先出現在無錫昌松測控技術有限公司。
]]>氣電電箱CSQ-4最先出現在無錫昌松測控技術有限公司。
]]>
CSQ-4測量?jī)x為通用型4通道測量電箱，以觸摸屏為操作輸入，以直觀簡單的按鈕實現測量功能，測量數據以及所有參數設定均通過屏幕顯示出來。
主板采用工業級Cortex A8 600MHz CPU和128MB內存，具有高可靠性和穩定性， 串口232/485通訊，無線通訊，以太網通訊，8路點位輸入， 8路點位輸出?？赏瑫r(shí)處理8路電感信號或氣電轉換后的電信號。
顯示器： 7.0英寸TFT 液晶觸摸顯示器1600萬色的高彩度顯示，完美呈現。
輸入信號： 4路LVDT電感信號輸入或4路氣電信號輸入。
外接點位控制信號：(可按要求定制功能)
8路輸入： 5伏，直流
8路輸出負載能力：直流，電壓≤24伏，電流≤0.5安培。
接 口：
一路RS232/485，按照協議標準通訊（附錄通訊協議標準）；
一路外接USB接口，可用作數據存儲，程序升級；
一路RJ45以太網接口，進行以太網通訊；
無線模塊通訊接口，無線組網通信傳輸，需另行購買配套無線模塊。
電源要求：
AC220±10%， 50~60Hz， 60W
外形尺寸：
300（寬） ×260（深） ×208（高）
*高度尺寸含電箱地腳高度
無線通信距離：室外 300米。
2.使用前的準備
- 根據測量要求，連接好各種測量裝置。
2、 將電源線插頭插入AC220V/50Hz 電源插座上。 ★為了儀表的使用安全以及抗干擾的需要，儀表的供電電源要求有可靠的大地線，并保證其與儀表可靠連接
3、 打開電源開關。系統自動引導并進入測量狀態。
4、 當使用完成后，直接關閉電源開關即可。
氣電電箱CSQ-4最先出現在無錫昌松測控技術有限公司。
]]>雙通道電子式氣動量?jī)xCS-600最先出現在無錫昌松測控技術有限公司。
]]>
CS-600系列中文菜單氣電電子柱測微儀（以下簡稱氣電電子柱），采用了嵌入式單片機技術而設計的數字化產品，是浮標式氣動量?jī)x的更新?lián)Q代產品。是兩臺單通道電子柱的拼和，節省操作空間。
采用高亮液晶顯示屏, 特別適合各種生產線環境的應用，制作了中文菜單操作界面,大大方便了操作和人機交互?？芍苯语@示被測尺寸的絕對測量值和相對于名義尺寸值的相對測量值。根據設定的工件尺寸公差界限，指示出被測工件合格與否。具有測量數據的存儲和查詢功能等。
具有紅、綠、橙三色的光柱，指示出被測尺寸結果以及其公差帶尺寸，可直接觀察到被測尺寸在其公差帶內的偏離情況。
可以預先設置多種程序用于測量不同規格的工件。每個程序可設置名義尺寸值、公差帶超差、標準件尺寸值。內尺寸和外尺寸的測量方式也可選擇。所有參數設置都具有掉電保存功能。
本產品還具有附加功能：輸入輸出信號功能可以方便組成控制系統；數據通訊功能可使現場多臺量?jī)x組成網絡，通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等；“綜合”測量功能，可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果；還可以根據用戶的特殊要求，修改和補充產品的功能，以滿足不同應用場合的不同要求。
氣電電子柱和傳統的模擬電子柱以及數顯電子柱相比較具有下列顯著的特點和優越性。
- 高亮液晶屏幕顯示。清晰、無顯示視角和光線要求。
- 中文菜單操作。直觀、方便、快捷。
- 三色光柱指示。光柱可顯示為綠色、橙色、紅色，分別表示被測尺寸為“合格”、“報警”和“超差”狀態，可以很方便地觀察到測量尺寸在公差帶上的位置。指示方式具有點、段、柱三種形式可選擇。
- 數字精確讀數。在光柱指示的同時，液晶顯示器直接顯示測量的精確尺寸值，可同時顯示相對值和絕對值，最高分辨率可達0.1μm，處于國內領先地位。
- 可配任意大小的氣測頭。該儀器可應用于從Ф0.5至Ф2.0的任意大小氣測頭。一臺量?jī)x兼容了老式各種倍數的氣動量?jī)x。
- 極高的穩定性。采用了多種抗干擾和穩定技術，大大提高了穩定性和可靠性。儀器采用了防水、防油的封閉式結構，并預留外部擴展鍵盤接口，在便于操作的位置設置擴展鍵盤，既方便了工人操作又保護了儀器本體。使該儀器可適應環境惡劣的工業現場。
- 可設置十套程序以進行多種規格測量。可以進行多種規格被測參數的多程序設置以及具有測量數據的存儲功能等。最多可設置十套程序，對應十種檢測規格。其設置參數和標準件校正值分別對應程序存儲，大大方便了多規格測量。
- 分組功能。可以設置分組間距進行分組選配，在顯示測量值的同時顯示分組號。
- 網絡數據管理能力。數據通訊功能可使現場多臺量?jī)x組成測控網絡，通過服務器專用SPC管理軟件采集并存儲測量數據，形成SPC統計圖表，實現網絡化在線質量管理。
三、主要技術參數及使用條件
- 規格型式及主要基本參數
型號：CS-500型氣電電子柱
| 示值范圍 | 分辨率（μm/1只光管） | 初始間隙 |
| 10(μm) | 0.1 | 25-40(μm) |
| 20(μm) | 0.2 | 30-60(μm) |
| 50(μm) | 0.5 | 40-80(μm) |
| 100(μm) | 1.0 | 40-80(μm) |
注：對于初始間隙可達100μm左右的大間隙型測量需定制量?jī)x。
- 主要基本性能
| 示值范圍(μm) | ±5 | ±10 | ±25 | ±50 |
| 數顯分辨率(μm) | 0.1 | 0.2 | 0.5 | 1.0 |
| 示值總誤差(μm) ≦ | 0.2 | 0.4 | 1.0 | 2.0 |
| 示值變動性 (μm)≦ | 0.1 | 0.2 | 0.5 | 1.0 |
| 外形尺寸 | 88mm(寬)X492mm(高)X78mm(深) | |||
| 重量 | 約4.5公斤 |
注：測量范圍可達200μm的大量程應用需定制量?jī)x。
- 使用條件
(1)電源：AC185～265V 50HZ/60HZ
(2)功耗：小于20W
(3)環境溫度：0～45℃
(4)濕度：85%以下
(5)氣源：0.4-0.75MPa之潔凈氣源
(6)遠離腐蝕性強的物品及強磁場、強電場及強震動等場合。
雙通道電子式氣動量?jī)xCS-600最先出現在無錫昌松測控技術有限公司。
]]>氣電量?jī)x使用教程最先出現在無錫昌松測控技術有限公司。
]]>電感測微儀CSI-300最先出現在無錫昌松測控技術有限公司。
]]>x2-576x1024.jpg)
CSI-300系列中文菜單電感電子柱量?jī)x使用手冊（以下簡稱電感電子柱），采用了嵌入式單片機技術而設計的數字化產品，可單臺使用，也可拼合多臺使用，節省操作空間。
采用高亮液晶顯示屏, 特別適合各種生產線環境的應用，制作了中文菜單操作界面,大大方便了操作和人機交互?？芍苯语@示被測尺寸的絕對測量值和相對于名義尺寸值的相對測量值。根據設定的工件尺寸公差界限，指示出被測工件合格與否。具有測量數據的存儲和查詢功能等。
具有紅、綠、橙三色的光柱，指示出被測尺寸結果以及其公差帶尺寸，可直接觀察到被測尺寸在其公差帶內的偏離情況。
可以預先設置多種程序用于測量不同規格的工件。每個程序可設置名義尺寸值、公差帶超差、標準件尺寸值。內尺寸和外尺寸的測量方式也可選擇。所有參數設置都具有掉電保存功能。
本產品還具有附加功能：輸入輸出信號功能可以方便組成控制系統；數據通訊功能可使現場多臺量?jī)x組成網絡，通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等；“峰—峰值”測量功能，可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果；還可以根據用戶的特殊要求，修改和補充產品的功能，以滿足不同應用場合的不同要求。
電感測微儀CSI-300最先出現在無錫昌松測控技術有限公司。
]]>
